Satelliti medicei di Giove

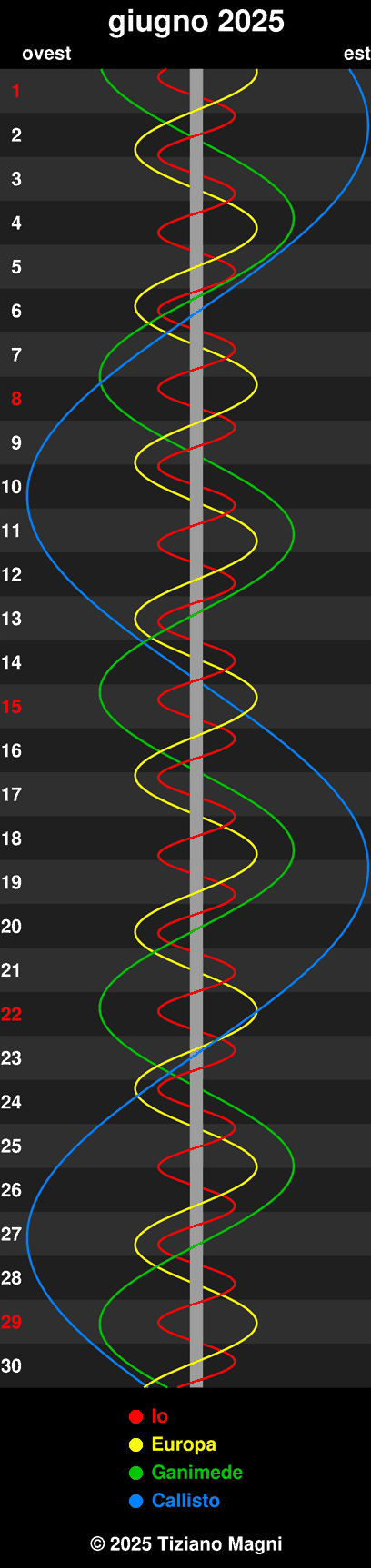

Il diagramma riporta le posizioni relative a Giove dei quattro satelliti galileiani visti dalla Terra. Questo tipo di rappresentazione consente di avere un'idea sufficientemente precisa delle posizioni dei satelliti nel corso di un mese: poiché il tempo "scorre" dall'alto verso il basso, il pianeta è rappresentato da due righe verticali al centro del grafico, attorno a cui paiono svolgersi delle spirali ad elica che raffigurano il moto dei satelliti.
Ogni giornata, indicata da un numero a sinistra del diagramma, inizia alle ore 0 Ora Estiva (rappresentate dalla riga continua orizzontale sopra il numero) e termina alle ore 24, ovvero le 0 del giorno successivo (la riga orizzontale sotto il numero).
Quando la curva di un satellite attraversa le linee verticali del pianeta, il satellite può essere in transito davanti al pianeta stesso oppure, se la curva è interrotta, in occultazione dietro il disco di Giove.
La visione è quella di un telescopio astronomico, con l'ovest a sinistra e l'est a destra.

Giove in congiunzione superiore con il Sole: nessun evento osservabile.
